简要介绍

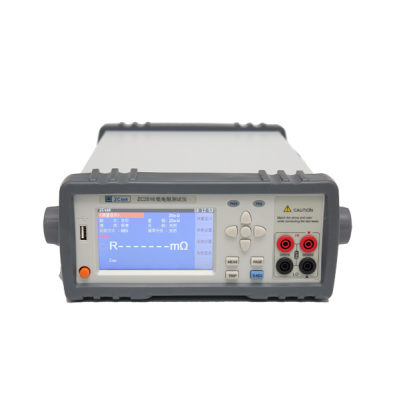

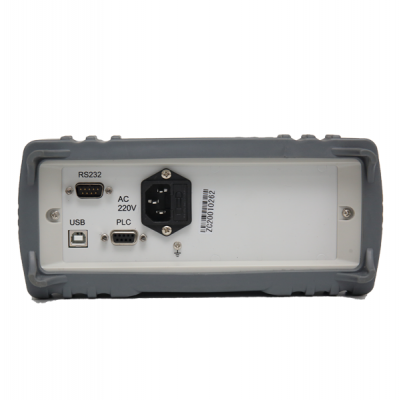

ZC2516系列智能低电阻测试仪专用于测试各种电阻，带触摸功能的 24 位色 4.3 英寸彩色液晶屏，操作简单，测试速度快，适用于各种电阻设计、检验、质量控制和生产测试。本机附加三档分选功能。在分选状态时，可选择显示电阻值或百分比值，且可依设定值判断电阻值的太大，太小或为良品。在仪器后面板同时有分选接口，使能该接口启动信号，使仪器进行测量，测试结果同时由后面板该接口输出，通过此信号接口使本仪器可接于元件机械处理设备而进行自动测试。另外，本机有 USB 接口和Handler口，面板功能可完全由电脑控制，测试结果亦可通过USB 接口或者USB接口送回电脑保存，或者数据直接存入 U 盘保存。
性能特点
基本精度：±0.05%±2 字
电阻小分辨率：1 uΩ
具有低电压测试模式，有效保护被测件
两种显示方式：电阻值直读或百分比值
分选功能：LOW，PASS，HIGH，Handler 及讯响输出
测量速度： 快速 20 次/秒，中速 10 次/秒，慢速 2.5 次/秒
USB 接口功能
U 盘接口功能
面板按键清零功能
技术指标
型号 | ZC2516 | ZC2516A | ZC2516B | ||||||
显示器 | 带触摸功能的 24 位色 4.3 英寸彩色液晶屏 | ||||||||
读数位数 | 4 ½位 | ||||||||
测量范围 | 1µΩ～2MΩ | 10µΩ～200KΩ | 1µΩ～20KΩ | ||||||
电阻量程 | 电流 | 分辨率 | 精度 | 电流 | 分辨率 | 精度 | 电流 | 分辨率 | 精度 |
20mΩ | 1A | 1µΩ | ±0.2%±3 | 1A | 1µΩ | 无 | 1A | 1µΩ | ±0.2%±3 |
200mΩ | 1A | 10µΩ | ±0.1%±3 | 1A | 10µΩ | ±0.1%±3 | 1A | 10µΩ | ±0.1%±3 |
2Ω | 10mA | 100µΩ | ±0.05%±3 | 10mA | 100µΩ | ±0.05%±3 | 10mA | 100µΩ | ±0.05%±3 |
20Ω | 10mA | 1mΩ | 10mA | 1mΩ | 10mA | 1mΩ | |||
200Ω | 1mA | 10mΩ | 1mA | 10mΩ | 1mA | 10mΩ | |||
2KΩ | 100µA | 100mΩ | 100µA | 100mΩ | 100µA | 100mΩ | |||
20KΩ | 1Ω | 1Ω | 1Ω | ||||||
200KΩ | 10µA | 10Ω | 10µA | 10Ω | 10µA | 10Ω | 无 | ||
2MΩ | 1µA | 100Ω | ±0.1%±3 | 1µA | 100Ω | 无 | 1µA | 100Ω | |
| 开路电压 | ＜1.0V：20mΩ、200mΩ、2Ω、20Ω ＜ 5V：200Ω、2KΩ、20KΩ、200KΩ、2MΩ | ||||||||
| 温度系数 | 100ppm：20mΩ 50ppm：200mΩ、2Ω、20Ω、200Ω、2KΩ、20KΩ、200KΩ、2MΩ | ||||||||
| 工作模式 | 连续/单次 | ||||||||
测试端配置 | 4 端（2 根电压检测端，2 根电流驱动端） | ||||||||
量程切换 | 自动/手动 | ||||||||
| 测量速度 | 快速 20 次/秒，中速 10 次/秒，慢速 5 次/秒 | ||||||||
| 环境 | 工作温度：0～40℃，存储温度：-40℃～+75℃ | ||||||||
| 工作湿度 | 0～75% R.H. | ||||||||
| 电源 | 220V/50Hz | ||||||||
触发方式 | 内部、手动；外部、总线 | ||||||||
比较判别 | |||||||||
比较器 | 信号输出 HI/IN/LO | ||||||||
分选 | 3档，值/百分比 | ||||||||
接口配置 | USB DEVICE、USB HOST、HANDLER | ||||||||
| 体积 | 270mm*110mm*370mm | ||||||||
| 净重 | 4KG | ||||||||
